پروفیل زد

پروفیل زد یا به اصطلاح لاتین آن Z-bar یکی از پروفیل های ساختمانی باز به حساب می آید. از این جهت که مقطع آن یک شکل هندسی بسته نیست. شکل هندسی بسته مانند قوطی، لوله داربستی و … که به فرم های مربع، مستطیل و دایره می باشند. اما پروفیل زد مانند نبشی، ناودانی، سپری، پروفیل فرانسوی و … دارای مقطع باز می باشد.

مقطع پروفیل در صنایع مختلف اعم از ساختمان سازی، راه سازی و ساخت در و پنجره کاربرد فراوانی دارند. در واقع می توان گفت این محصول در همه جا حضور دارد. برخی از اصطلاحات در خصوص این مقطع بسیار رایج بوده و با وجود کاربرد فراوان هنوز اطلاعات زیادی در خصوص این تعاریف وجود ندارد. در حالت کلی این محصول به دو دسته باز و بسته تقسیم می شود. نوع باز شامل تیرآهن، میلگرد، نبشی، ناودانی، تسمه بوده و نوع بسته شامل لوله، قوطی، پروفیل pvc، قوطی درب و پنجره می باشد. از جمله اصطلاحات دیگر این حوزه می توان به پروفیل های سبک و سنگین اشاره کرد

اغلب پروفیل های باز به نوعی با یک حرف انگلیسی نام گذاری شده اند. به عنوان مثال نبشی را با حرف l (ال) انگلیسی نیز نشان می دهند، ناودانی را به U کانال، سپری را با حرف T و محصول مورد مطالعه حاضر را پروفیل Z  یا Z  کانال نیز می نامند. پروفیل C-کانال یا C-پرلین نیز از دیگر پروفیل های باز به حساب می آید که بنابر کاربرد در چند طرح و استاندارد تولید می گردد. اما پروفیل زد رایج خصوصا در بازار ایران تنها یک شکل و یک اندازه استاندارد دارد و تنوع آن در گوناگونی سایز پروفیل زد مشخص می گردد

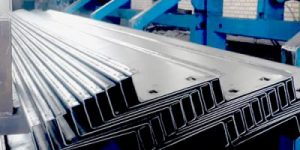

پروفیل زد بیشتر در ساختن سقف سوله ها، انبار، پارکینگ و ساختمان های صنعتی کاربرد دارد.  تصویر شماره ۲ نمونه ای از استفاده از پروفیل زد در سوله سازی را به نمایش می گذارد. اما ساخت حصار، چهارچوب، ساپورت، تقویت و … نیز می تواند از جمله کاربردهای آن به حساب آید

کاربرد پروفیل زد

کاربرد پروفیل زد قاب ثانویه از اجزاء بسیار مهم ساختمان‌ های اسکلت فلزی دارای مهندسی از پیش تعیین ‌شده به شمار می ‌رود. قاب ثانویه که با عنوان سازه ثانویه نیز مشهور است، در بین عناصر قاب اولیه اجرا می ‌شود و ساختاری به داخل یک سازه می‌ بخشد که از لحاظ ظاهری و عملکردی بسیار شبیه به تیرهای متقاطع در یک ساختمان چوبی است. هدف از اجرای قاب ثانویه را می ‌توان در توزیع بار و انتقال آن ‌ها از سطوح مختلف ساختمان به اسکلت اصلی و پی آن دانست. با اجرای قاب ثانویه می ‌توان پشتیبانی طولی را به سازه اضافه نمود که به مقاومت ساختمان در برابر بادهای شدید و زلزله‌ های پر قدرت کمک شایانی می ‌نماید.

اطلاعات درباره پروفیل زد

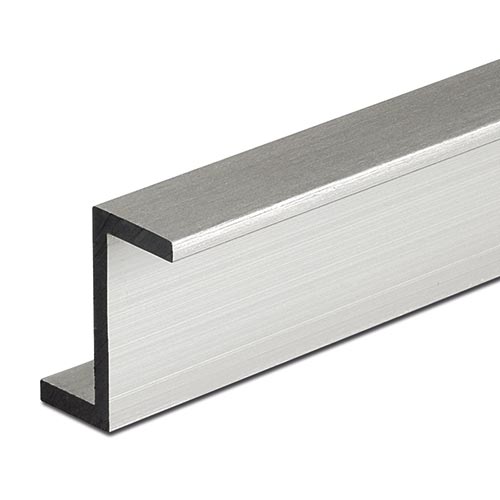

اطلاعات درباره پروفیل زد اگر بر اساس تعریف اجزاء پروفیل زد لبه های آن را بال در نظر گرفته و مابین آن را جان پروفیل زد در نظر بگیریم پشت تا پشت دو بال که برابر با اندازه جان خواهد شد را سایز پروفیل می نامند.

رایج ترین سایز ها در بازار، پروفیل زد ۲۲، پروفیل زد ۲۰ و پروفیل زد ۱۸ می باشد. البته بنا بر کاربرد می تواند سایزهای دیگر نیز قابل تولید هستند که بر اساس نیاز مشتری سفارش داده شده و تولید کننده با در نظر گرفتن استاندارد مربوط اقدام به ساخت آن می نماید.

پروفیل کاربرد های دیگری هم دارد که میتوان به موارد زیر اشاره کرد:

  1. صنایع خودروسازی و تولید وسایل نقلیه
  2. ریل و سازه‌ های ایستگاه راه‌ آهن
  3. در و پنجره، قفسه، کابینت و فریم فلزی
  4. نرده‌ های محافظ در بزرگراه‌ ها، پل‌ ها و ریل ‌های راهنمای مسیر
  5. ساخت ‌و ساز شهری و سازه ‌های فولادی عظیم
  6. داربست و قالب ‌های فولادی
  7. سازه‌ های پشتیبانی از نیروگاه ‌های انرژی خورشیدی
  8. کشتی‌ سازی و سازه‌ های فراساحلی
  9. برج و باروهای انتقال نیرو و سازه‌ های پشتیبانی از خط لوله ‌ها
  10. مبلمان، انبار، قاب گلخانه

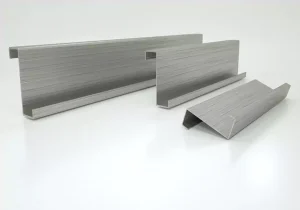

انواع پروفیل زد

  • پروفیل Z16

پروفیل زد ۱۶ در ضخامت ۲، ۲٫۵ و ۳ میلی‌متر تولید میگردد.

  • در ضخامت ۲ میلی‌متر با وزن ۴٫۹ کیلوگرم
  • در ضخامت ۲٫۵ میلی‌متر با وزن ۶ کیلوگرم
  • در ضخامت ۳ میلی‌متر با وزن ۷٫۲ کیلوگرم
  • پروفیل Z18

پروفیل زد ۱۸ در ضخامت ۲، ۲٫۵ و ۳ میلی‌متر تولید میگردد.

  • در ضخامت ۲ میلی‌متر با وزن ۵٫۲ کیلوگرم
  • در ضخامت ۲٫۵ میلی‌متر با وزن ۶٫۵ کیلوگرم
  • در ضخامت ۳ میلی‌متر با وزن ۷٫۷ کیلوگرم
  • پروفیل Z20

پروفیل زد ۲۰ در ضخامت ۲، ۲٫۵، ۳ و ۳٫۵ میلی‌متر تولید میگردد.

  • در ضخامت ۲ میلی‌متر با وزن ۵٫۵ کیلوگرم
  • در ضخامت ۲٫۵ میلی‌متر با وزن ۶٫۸ کیلوگرم
  • در ضخامت ۳ میلی‌متر با وزن ۸ کیلوگرم
  • در ضخامت ۳٫۵ میلی‌متر با وزن ۹٫۵ کیلوگرم
  • پروفیل Z22

پروفیل زد ۲۲ در ضخامت ۲، ۲٫۵، ۳ و ۳٫۵ میلی‌متر تولید میگردد.

  • در ضخامت ۲ میلی‌متر با وزن ۵٫۸ کیلوگرم
  • در ضخامت ۲٫۵ میلی‌متر با وزن ۷٫۲ کیلوگرم
  • در ضخامت ۳ میلی‌متر با وزن ۸٫۶ کیلوگرم
  • در ضخامت ۳٫۵ میلی‌متر با وزن ۱۰ کیلوگرم
